连接器类工业零件的两类典型质量问题——内部焊接是否完好、塑封后端子是否居中不偏移。这些都发生在产品内部，常规手段无法直接确认。近日，一位美国客户携连接器样品到访骅飞科技，我们的业务经理根据其检测需求推荐了HF-S90与HF-S100两款微焦点X射线检测设备并现场验证。本文完整记录这次检测验证与选型过程，供有类似检测需求的企业参考。

一、检测需求：；两类"看不见"的质量风险

该客户的样品为连接器类工业零件：金属端子与线缆焊接后，经塑封工艺包封成型。其质量控制关注两个核心问题：

• 焊接是否完好：端子与线缆的焊接部位被塑封材料完全包裹，虚焊、焊料不足、焊接气泡等缺陷从外观上无法识别；焊接不良会直接表现为接触电阻增大、通流能力下降，在振动或温升环境下可能发展为断路失效；

• 塑封后端子是否居中不偏移：塑封（包胶）过程中，熔融胶料的流动压力可能推动端子产生位置偏移。端子一旦偏离设计位置，轻则影响插拔配合与接触可靠性，重则导致装配干涉、批量报废。而塑封体不透明，端子的实际位置在成型后无法目检确认。

这两类问题的共同特征是：缺陷位于塑封体内部，形成于制程之中，暴露于终端使用之后。切片等破坏性抽检虽然能看到内部，但样品即告报废、无法全检，且截面位置具有偶然性。要在不破坏产品的前提下确认内部状态，X射线透视检测是行业内成熟的无损手段。

二、检测原理：微焦点X射线透视成像

X射线穿透样品时，不同密度与厚度的材料对射线的衰减程度不同，探测器将透射射线转换为灰度图像：金属端子、焊料等高密度区域衰减强，图像偏暗；塑封胶体衰减弱，图像偏亮。金属端子在塑封体内部的位置、走向、焊接形态，由此在图像上完整呈现——端子是否居中、有无偏移，焊接部位是否饱满连续、有无气泡或虚焊迹象，均可直接观察和测量。

HF-S90与HF-S100均采用微焦点封闭管X射线源，焦点尺寸5μm。微焦点保证了几何放大下的图像清晰度，使端子轮廓与焊接细节在放大观察时边缘依然锐利，为位置测量和缺陷判定提供可靠的图像基础。

三、设备选型：HF-S90与HF-S100的适用逻辑

针对该客户的样品结构与检测目标，业务经理推荐了两款机型进行现场对比验证：

• HF-S90：90 kV微焦点射线源

• HF-S100：130 kV微焦点射线源

这里需要客观说明一个技术常识：管电压决定X射线的穿透能力。130 kV相比90 kV，对更厚、更致密的工件有更好的穿透余量，在同等条件下成像对比度也有提升空间。就本次样品而言，HF-S100的检测图像确实更为清晰；但HF-S90的成像已能完整呈现端子位置与焊接状态，满足客户的全部判定需求。

客户的最终选择务实而清晰：当前检测需求HF-S90即可满足，故选定HF-S90；若后续产品结构调整、工件增厚或检测要求提升，再考虑升级HF-S100。我们也认同这一选型逻辑——设备的穿透能力应当匹配实际工件，预留合理的升级路径，而不是为冗余配置买单。

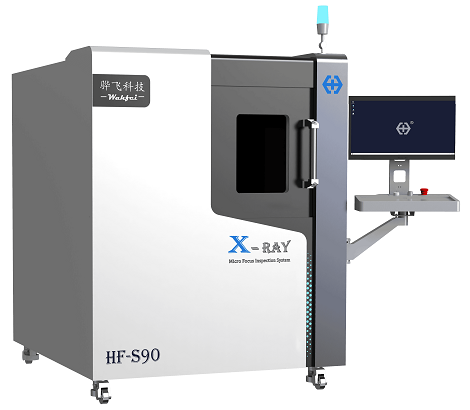

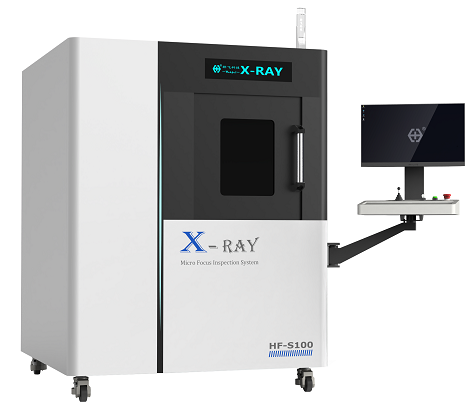

       图一 骅飞科技HF-S90微焦点X射线检测设备                       图二 骅飞科技HF-S100微焦点X射线检测设备（130 kV）

四、现场验证：HF-S90检测成像效果

客户样品上机后，通过高清自动导航快速定位检测区域，实时成像。以下为HF-S90对连接器样品的实际检测图像：

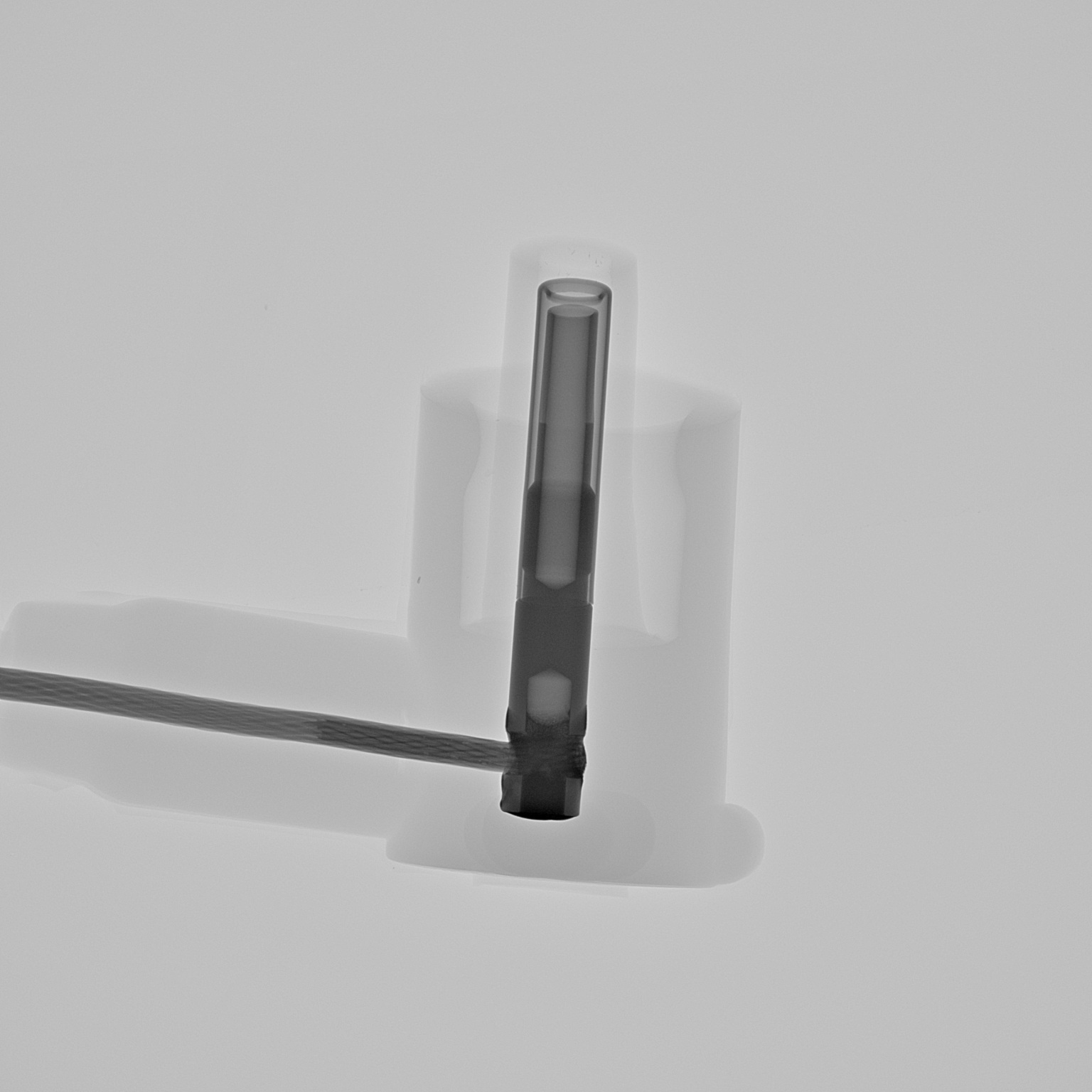

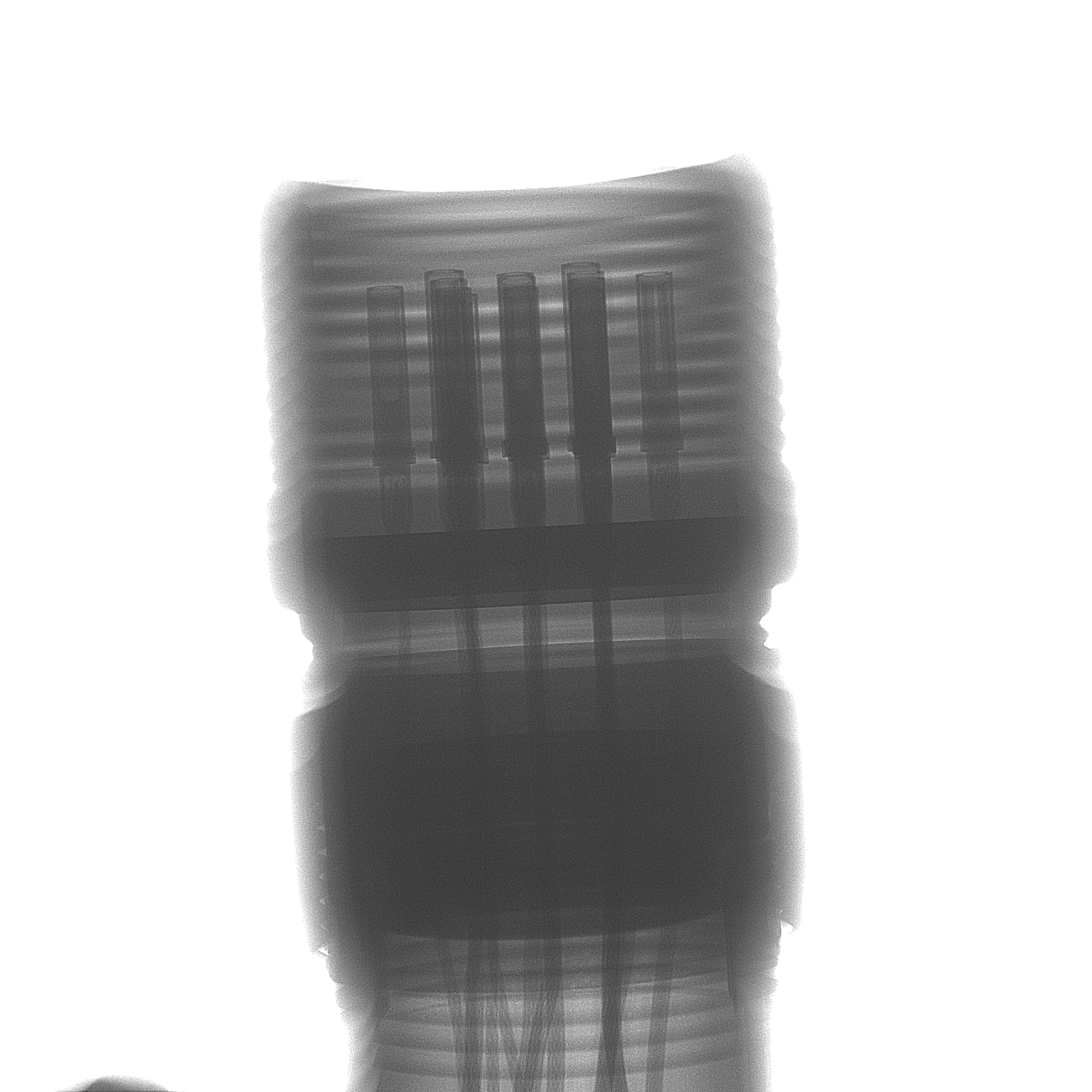

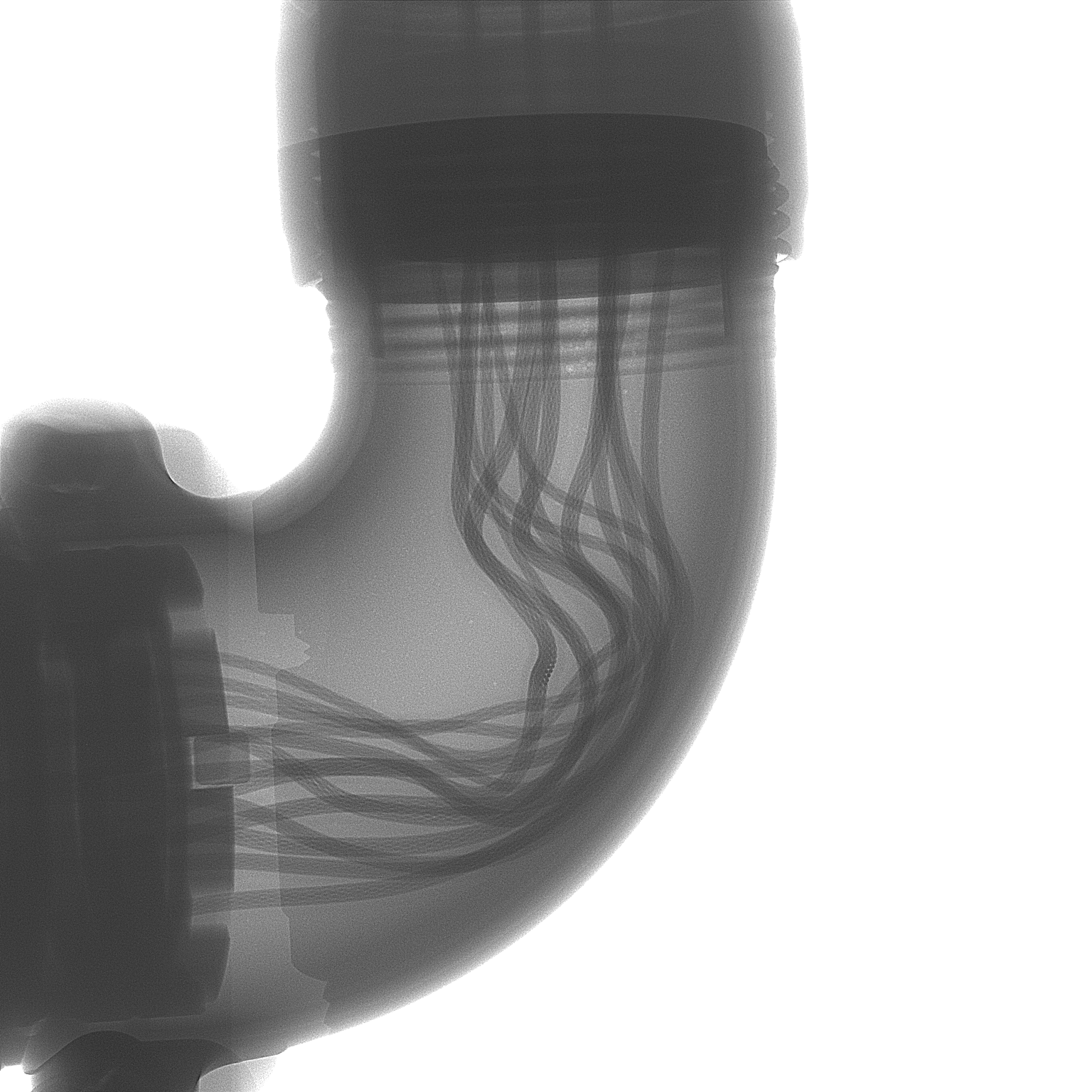

图三 ：外表为铝材，线缆与端子焊接部位的形态细节，可判定焊接是否饱满连续          图四 ：体内金属端子的排布、位置与居中情况清晰可辨

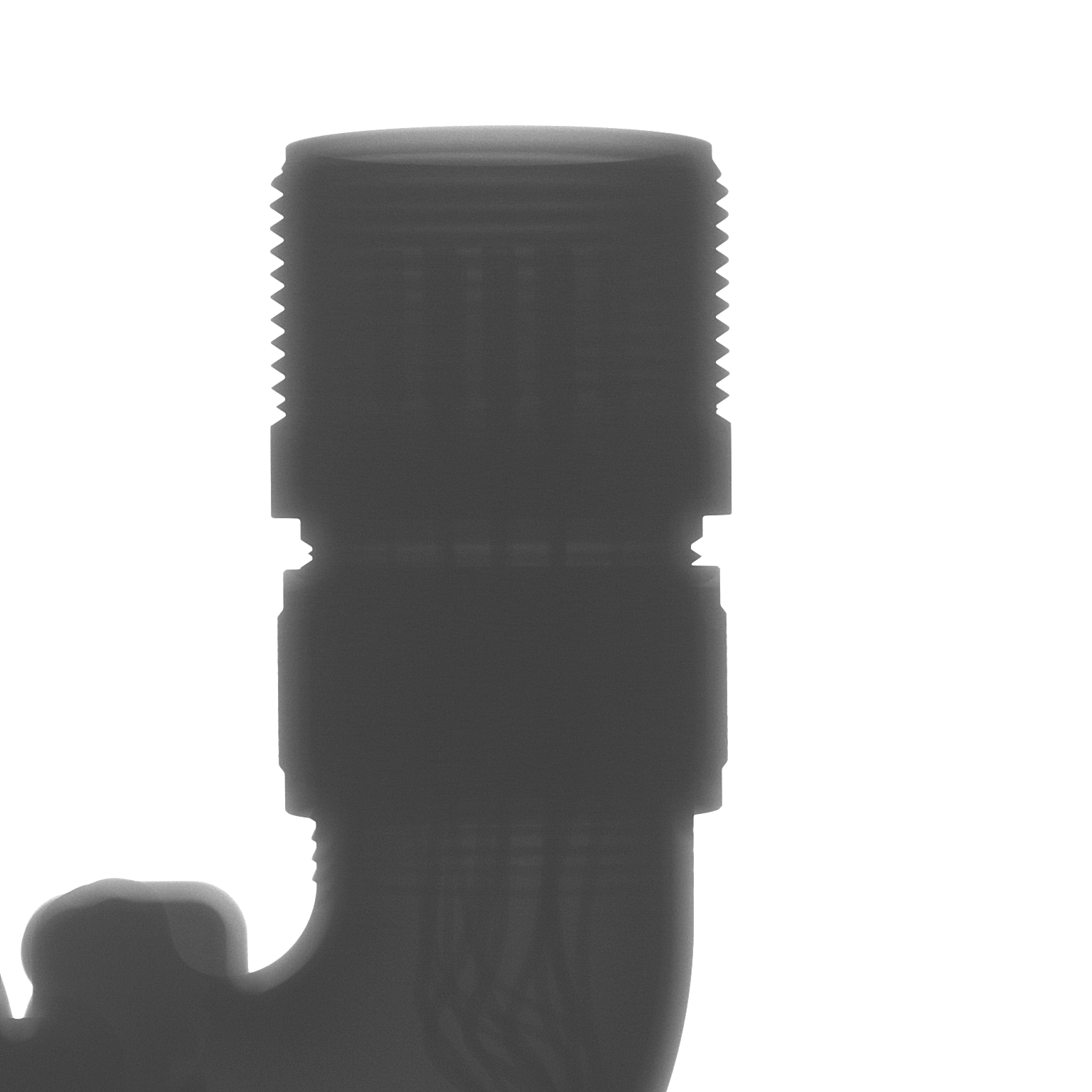

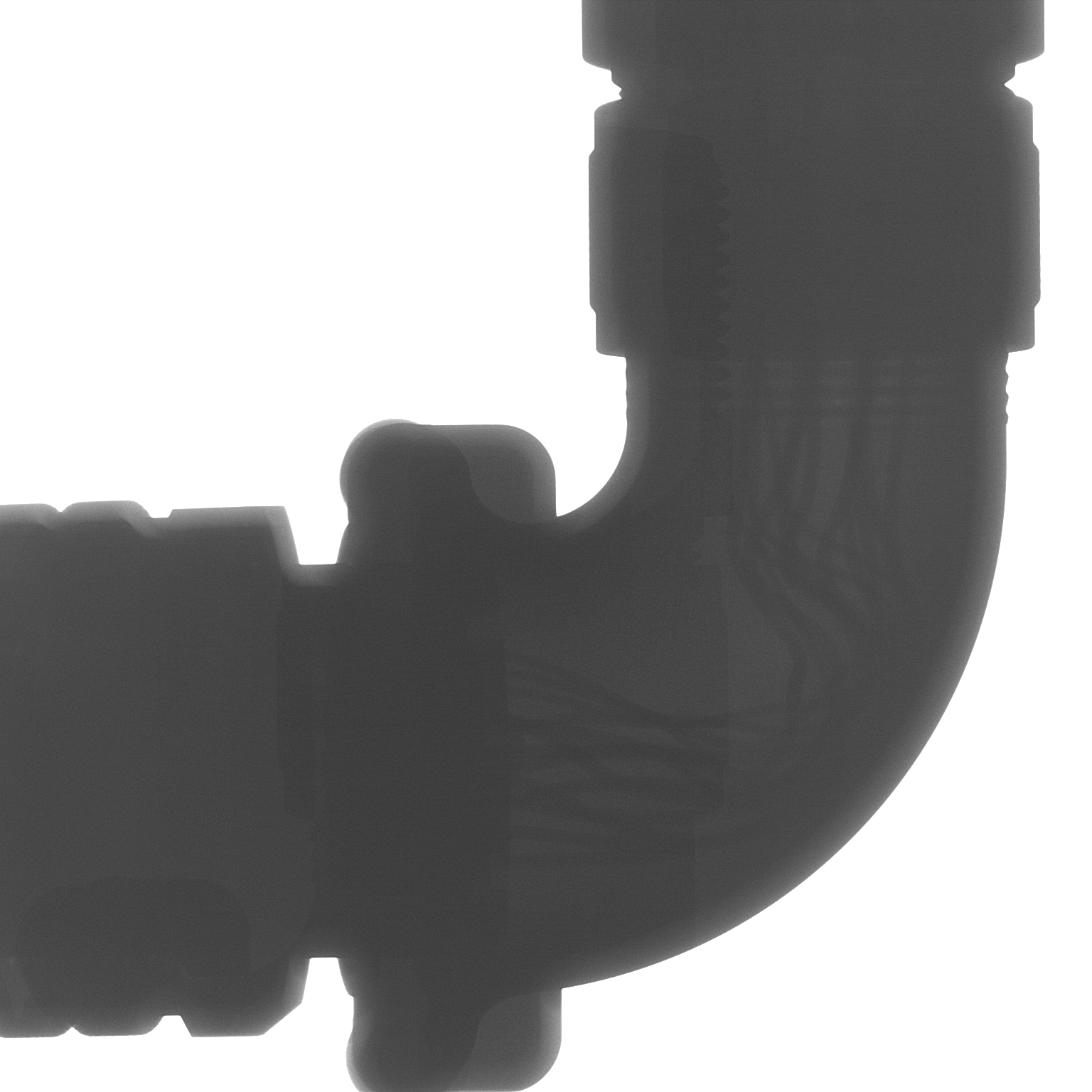

                                                                     图五、图六：外表材质为钢材的样品检测

从图像可见：铝材材质样品的体内部各金属端子的相对位置一目了然，是否居中、有无偏移可以直接比对判定；端子与线缆焊接部位的轮廓连续饱满，焊接区域未见明显异常。配合软件的距离测量、平行距测量功能，端子偏移量还可以进一步量化，形成可记录、可复判的检测数据。

值得一提的是HF-S90的多角度检测功能：射线源与FPD同心转动、载物台始终保持水平，最大可倾斜60°，且不失真变形、不损失能量、不压缩检测范围。对于端子这类细长金属件，单一正投视角下相邻端子可能相互遮挡，倾斜视角可以将重叠结构"错开"，是确认端子空间位置关系非常实用的手段。

五、同一样品对比：HF-S100（130 kV）成像效果

为让客户充分比较，同一钢材性质的样品随后在HF-S100上进行了验证。130 kV射线源的穿透能力更强，图像整体对比度与细节层次进一步提升，样品体内部线束的走向、排布纤毫毕现：

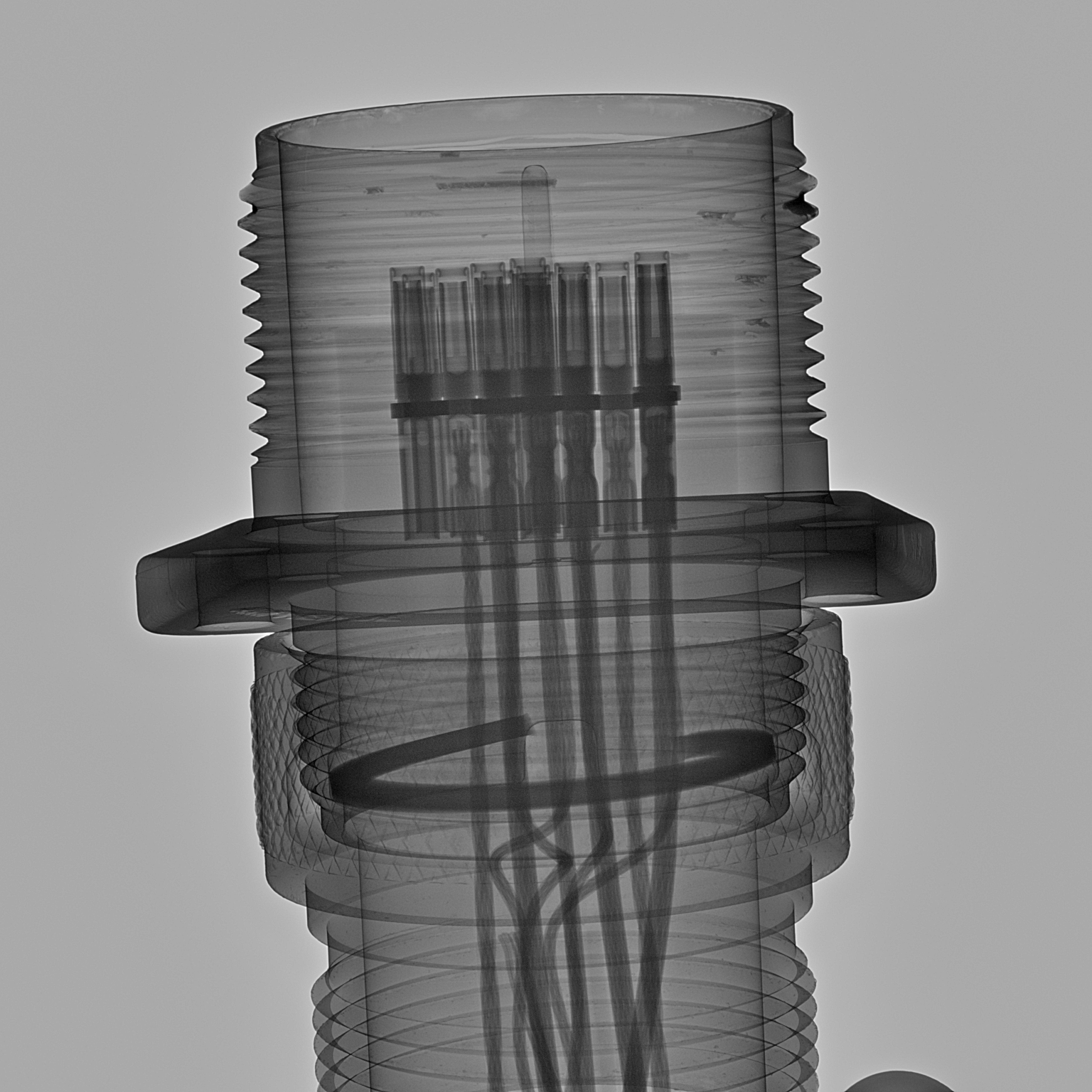

图五 ：同一样品，穿透余量更大，细节层次更丰富                               图六 ：样品体内部线束走向清晰可辨

客观地说，HF-S100的成像质量确实更胜一筹，这也是130 kV机型的价值所在——当工件更厚、材料更致密、结构更复杂时，更高的管电压意味着更充足的穿透余量和更从容的参数调节空间。但就本次样品的判定目标（焊接完好性确认、端子位置判定）而言，HF-S90提供的图像信息已完整够用。客户现场权衡后的结论是：选定HF-S90满足当前需求，HF-S100作为后续需求升级时的备选方案。

六、客户现场：看得见的验证过程

检测效果不是讲出来的，是客户在现场亲眼看出来的。验证当天，客户在展厅实时查看了样品的检测成像，就端子位置判定、软件测量功能、检测效率等细节与我们的工程师逐一确认；随后业务经理在车间就设备结构、操作流程、安全互锁与售后保障等事项向客户做了完整介绍。

图七 ：客户在展厅现场查看样品检测成像效果                                         图八 ：业务经理在车间向客户介绍设备详细事宜

带样实测、现场验证，是我们一贯坚持的工作方式：设备能不能解决客户的问题，让样品的图像先说话，选型建议建立在真实成像效果之上，而不是参数表的纸面比较。

七、对连接器制造企业的质量管控价值

• 把其样品的内部状态变成可判定、可量化的数据：端子位置偏移量可通过距离/平行距测量量化记录，判定不再依赖"大概齐"，批次间可比对、可追溯；

• 焊接质量前移到出厂前拦截：虚焊、焊料不足等隐患在交付前识别，避免流入终端装配后以接触不良、断路的形式暴露；

• 抽检不毁样：X射线检测不接触、不损伤样品，检测后产品可正常流转；同机种检测程序保存后随调随用，适合批次化抽检与出货检验；

• 选型留有升级路径：按当前工件选择匹配的管电压（90 kV），未来工件增厚或要求提升时可升级130 kV机型，软件与操作体系一致，迁移成本低。

八、常见问题（FAQ）

Q1：90 kV和130 kV怎么选？

管电压决定穿透能力，选型应匹配工件的厚度与材料密度。本次连接器样品90 kV已满足全部判定需求；若工件更厚、更致密，或希望获得更大的参数调节余量，130 kV的HF-S100更为合适。最稳妥的方式是带样品实测对比，用图像说话。

Q2：检测会损伤连接器样品吗？

不会。X射线检测属于无损检测，不接触样品、不改变其机械与电气性能，检测后的产品可正常流转。

Q3：设备辐射安全如何保障？

两款设备的X光泄漏量均小于1 μSv/h，并配备门体安全互锁：门未关好X光无法启动；运行中前门自动锁定；外力强行开门时X光在门打开前强制断电。
