传感器内部一旦断路或接触不良，表现出来的往往不是彻底失效，而是偶发无信号、数值跳变、输出漂移等，根因却藏在壳体与灌封材料内部。本文以客户送检的传感器样品为例，说明工业X射线无损检测如何看清顶部引出导线的连续性，以及底部焊点的连接状态。

一、这类隐患为什么不容易被发现

传感器内部的连通链路通常是：顶部引出端 ——细导线——底部焊点与线缆。任一环节受损，都会直接表现为电气性能异常。问题在于，这两处关键位置都在壳体内部：

• 顶部引出导线直径很细，且被壳体或灌封材料包覆。装配、灌封、弯折、振动过程中可能被拉细甚至拉断，断口留在壳内，外观上不留痕迹；

• 底部焊点被线缆护套、热缩管或灌封胶覆盖，虚焊、焊料不足、焊点开裂都不会在外观上表现出来。

常规手段的能力边界也很清楚。电参数测试只能回答"此刻通不通"，回答不了内部结构是否已经受损、还能否承受后续的振动与温度循环；外观检查看不到壳内；振动与温循试验虽能让问题暴露，但那已经是事后。于是很多企业的现实是：货已交付，客户端陆续出现偶发故障，返修拆解才看到壳内那根线断了、或焊点脱开了，此时已很难追溯是哪一批、哪一道工序引入的。

二、X射线透视：把被包覆的结构变成灰度图像

X射线穿过样品时，不同材料对射线的衰减程度不同。探测器接收透射后的射线强度并转换为灰度图像：金属导体、焊料等高密度材料衰减强，图像偏暗；灌封胶、绝缘层、空气等低密度材料衰减弱，图像偏亮。

由此，被包覆在壳体内部的导线走向、焊点形态、线缆股线结构，都以明暗差异的形式直接呈现出来——这是材料对射线吸收差异的结果，不需要也不应当依赖拆解确认。

细导线检查有一个关键前提是图像分辨率。骅飞科技的微焦点X射线检测设备采用焦点尺寸5 µm的微焦点射线源，配合高分辨率数字平板探测器，在几何放大后仍能保持导线边缘的锐利度，判断"导线是否被拉细""断口处是否存在间隙"依赖的正是这一点。焦点尺寸一旦偏大，细导线边缘会出现半影模糊，恰好把最需要看清的缺陷糊掉。

另有一个成像特征需要说明：圆筒形外壳在透视投影下呈矩形，且两侧边缘灰度较深、中部较浅，这符合射线穿过筒壁时边缘处穿透路径更长的规律，属于正常的成像现象，不应误读为内部结构异常。

三、这批样品，我们要看的是两处

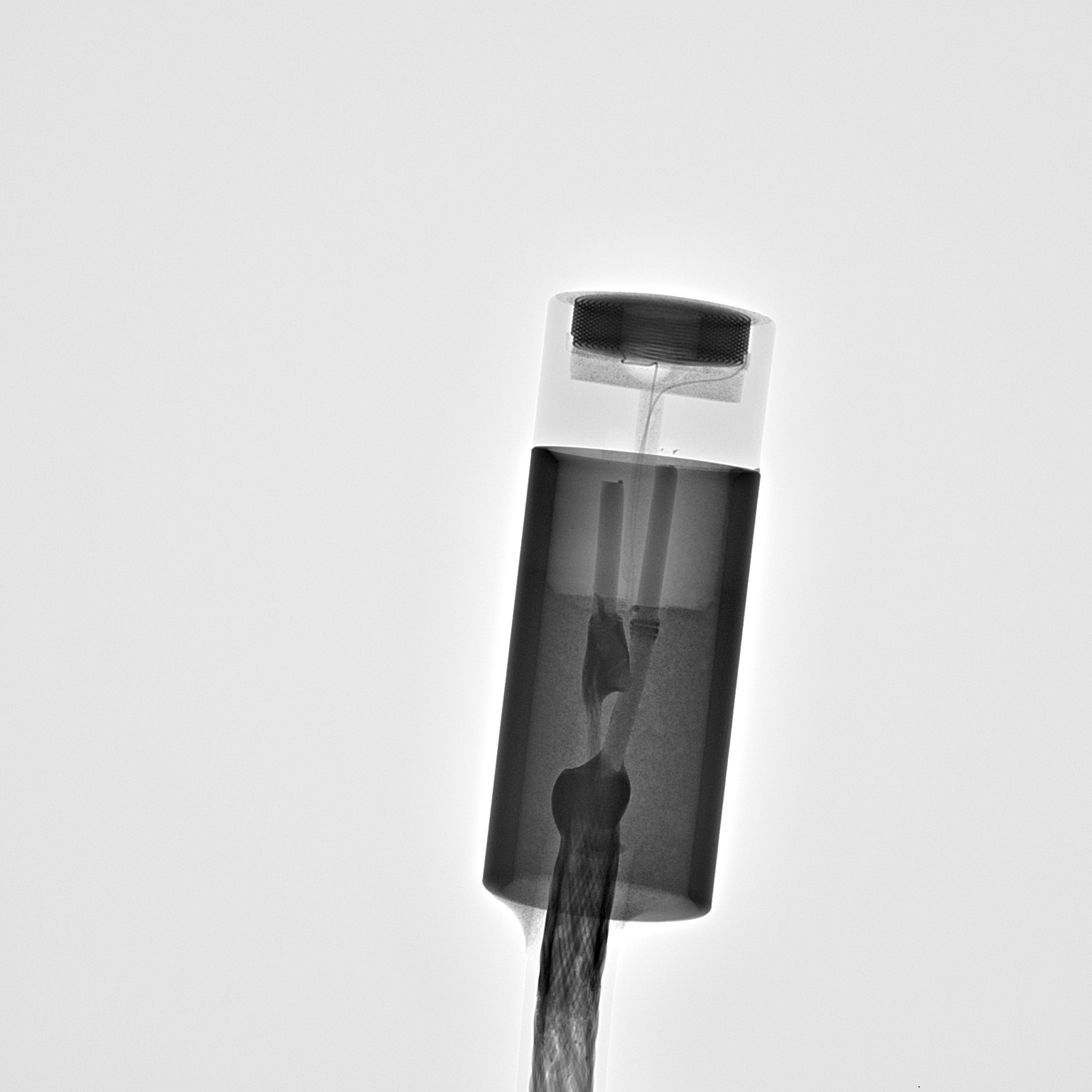

图一为一件样品的整体透视成像：上部元件引出的细导线进入壳体后的走向与弯折路径清晰可见，下方编织线缆穿过壳体底部引出，股线的编织纹理可辨。

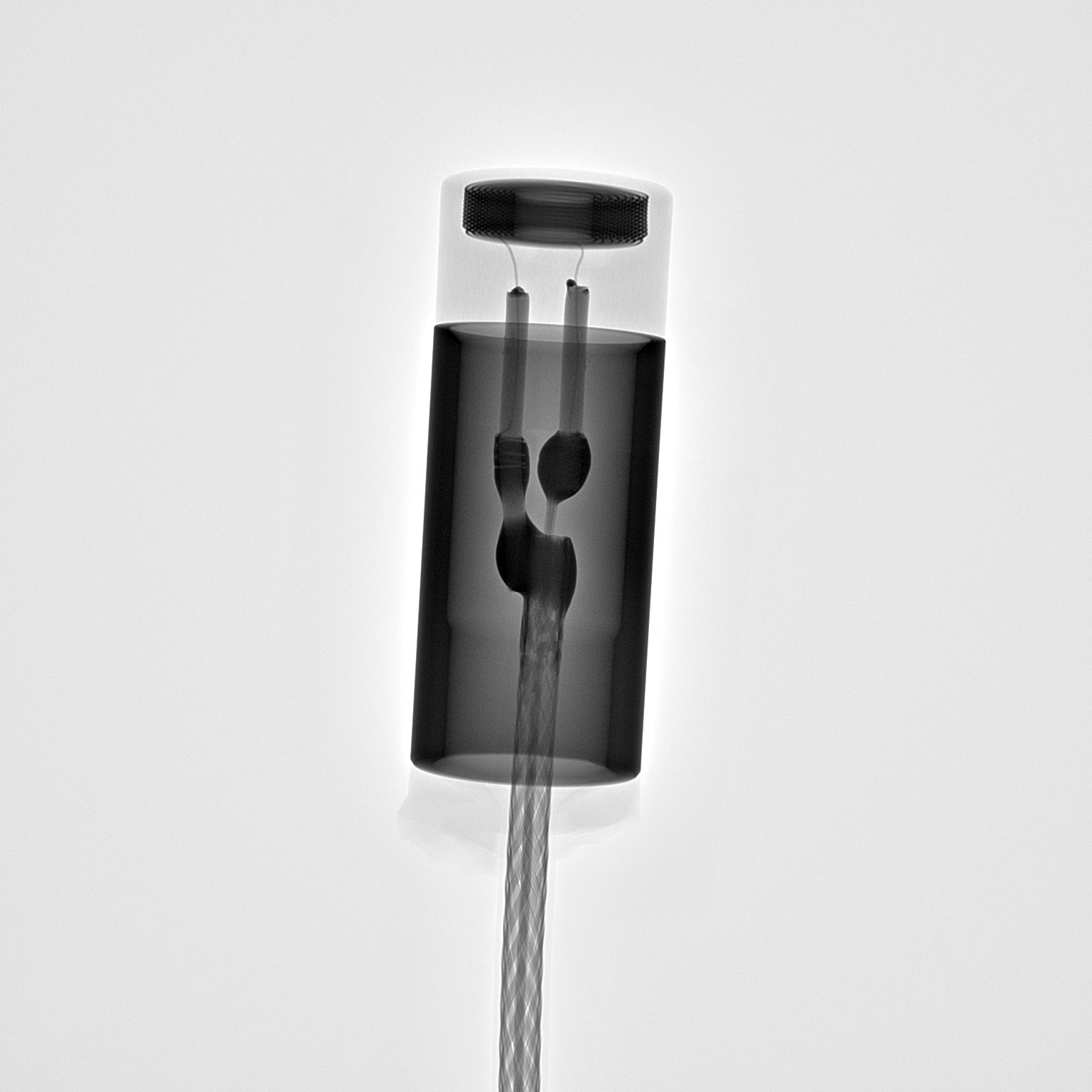

图二为另一件样品的成像：两条细导线及其各自下端的焊点分别独立呈现，焊点成为两个清晰的加粗暗区，导线与线缆之间的连接关系一目了然。

两件样品由同一款设备拍摄，图像呈现的差异恰好说明一件事：圆柱形结构件在单一投影角度下，会把前后方向的构件压在同一张图像上，导线或焊点相互叠压时，位于后方或贴近壳壁的缺陷可能被遮挡。多角度成像对这类样品不是冗余动作，而是能否查全的前提。

其一，顶部引出导线的连续性

判断的不是"这根线看起来黑不黑"，而是它的形态是否连续、均匀：正常导线应是一条灰度均匀、宽度基本一致的连续暗线，边缘平直；出现断裂时表现为暗线中断、灰度突变、断口两侧形态错位；出现颈缩或拉细时，导线局部宽度明显收窄、灰度变浅 ——这类"尚未断但已被拉伤"的形态在可靠性上往往比明显断裂更值得警惕，它可能顺利通过当前的电参数测试，却在后续振动或温升中失效；若是多股线部分断股，则表现为该处股线数量减少、整体变细，或编织纹理出现缺口。

其二，底部焊接部位的连接状态

焊点在图像上是一个加粗的、形状相对规则的暗区，作用是连接导线与线缆。观察内容包括：焊料是否连续覆盖并包住导线与线缆的结合处；结合处是否存在间隙或断续（脱焊、焊接开裂的典型形态）；焊料量是否明显偏少或异常堆积；焊点内部是否存在气泡、空洞（表现为焊料内部较亮的斑块）；以及多根导线的焊点大小与形态是否一致——同批次产品焊点的一致性，本身就是焊接工艺稳定性的一个指示。

需要客观说明检测的边界：X射线能呈现焊点的几何形态与分布，但无法反映冶金层面的润湿质量与金属间化合物状态。没有观察到形态异常，不等于焊接工艺一定合格；而观察到了间隙、开裂、焊料缺失这类形态异常，则基本可以确认连接不可靠。它的定位是结构层面的快速筛查与过程监控，不能替代切片分析与电性能测试。

四、对制造企业的实际价值

• 把看不见的隐患变成可判定的图像：导线连续性、焊点连接形态，从"只能靠拆解确认"变为"下线前即可确认"；

• 抽检不毁样：X射线检测不接触、不损伤样品，检测后产品可正常流转，同一件样品还可反复复检、留档比对；

• 风险拦截前移到出货之前：减少批量交付后偶发故障集中爆发的概率，也减少由此产生的返修、退货与信誉成本；

• 为工艺改进提供依据：导线颈缩集中在某个弯折工位、焊点偏小集中在某台设备，图像数据能把失效形态与工序对应起来；

• 与电参数测试互补：电测确认"当下导通"，X射线确认"结构完整"，两者结合才能对可靠性作出更有把握的判断。

五、适用场景

除传感器外，同类"内部细导线 + 焊点"的连通性检查需求，还存在于连接器与端子排、线束与线缆组件、继电器与开关、微特电机的绕组引出线、压电元件与换能器，以及各类灌封、塑封后的电子模组。这些产品的共同特征是：连接点是产品的功能命门，却都被壳体或封装材料遮挡。

六、常见问题（FAQ）

Q1：X射线检测能替代电参数测试吗？

不能，两者回答的是不同问题。电测回答"当前是否导通"，X射线回答"内部结构是否完整"。一处已拉细但尚未断开的导线可能通过电测，却在振动或温升后失效，这类隐患只能从结构图像上看到。两者互补，不是替代关系。

Q2：导线这么细，X射线能看清楚吗？

取决于焦点尺寸与放大倍率。焦点尺寸越小，几何放大后边缘的半影越窄，导线轮廓与缺陷越不容易被模糊掉。这也是这类应用通常需要微焦点（5 µm级焦点）设备的原因。

Q3：为什么需要多角度成像？

圆柱形样品在单一投影角度下，前后位置的导线与焊点会相互叠压，位于后方或贴近壳壁的缺陷可能被遮挡。倾斜成像可以把叠压结构错开，降低漏判风险。
