酒类X-Ray检测设备：穿透式成像守护高端白酒品质与真伪
在高端白酒市场，一瓶茅台的价值不仅在于酒体本身，更在于其不可复制的"身份"。然而，打孔注酒、瓶盖拔头等造假与质量缺陷，正以越来越隐蔽的方式侵蚀品牌信誉。酒类X-Ray检测设备以无损穿透式成像技术，让瓶内结构在屏幕上无所遁形，成为质量防线与溯源体系中的关键一环。
为什么高端白酒需要X-Ray检测？
传统的白酒检测存在明显盲区：
造假手段持续升级。不法分子通过瓶身微孔（孔径常小于0.5mm）抽出真酒后灌装假酒，或更换整瓶酒液，外观几乎无法分辨。
检漏存在盲区。对"打孔后注回同液位"或更换瓶盖的方式无能为力。
人工抽检覆盖率极低。抽检比例普遍低于0.1%，依赖经验判断，易漏检、误判。

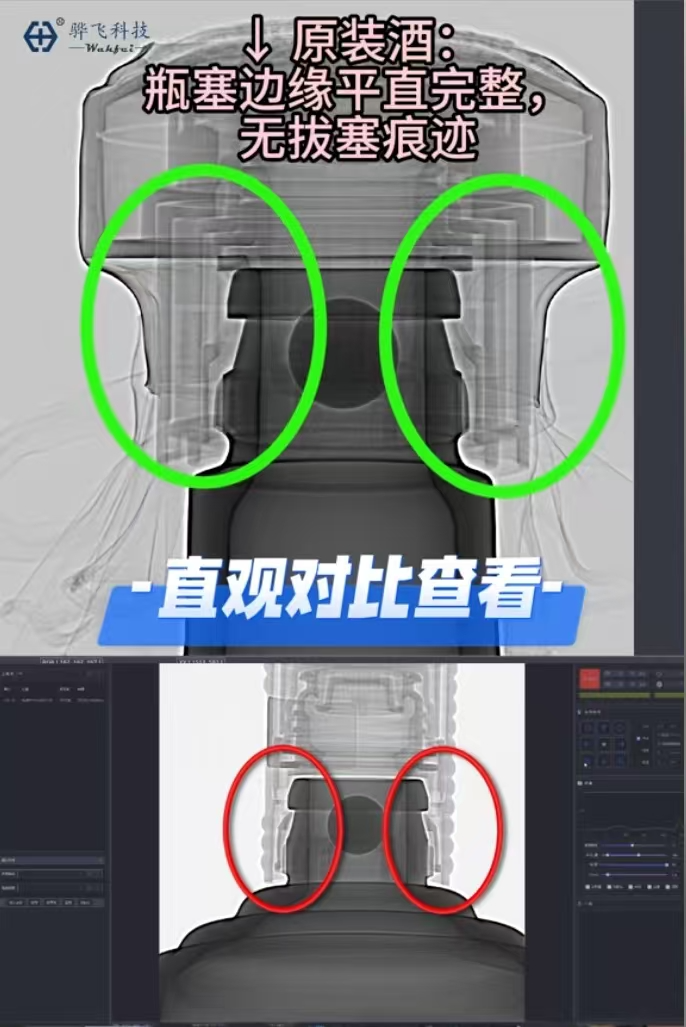

X-ray检测则直接"看穿"瓶体：无需开瓶、不破坏酒液，即可观察瓶塞边缘、瓶盖密封。
酒类X-Ray检测设备的工作原理

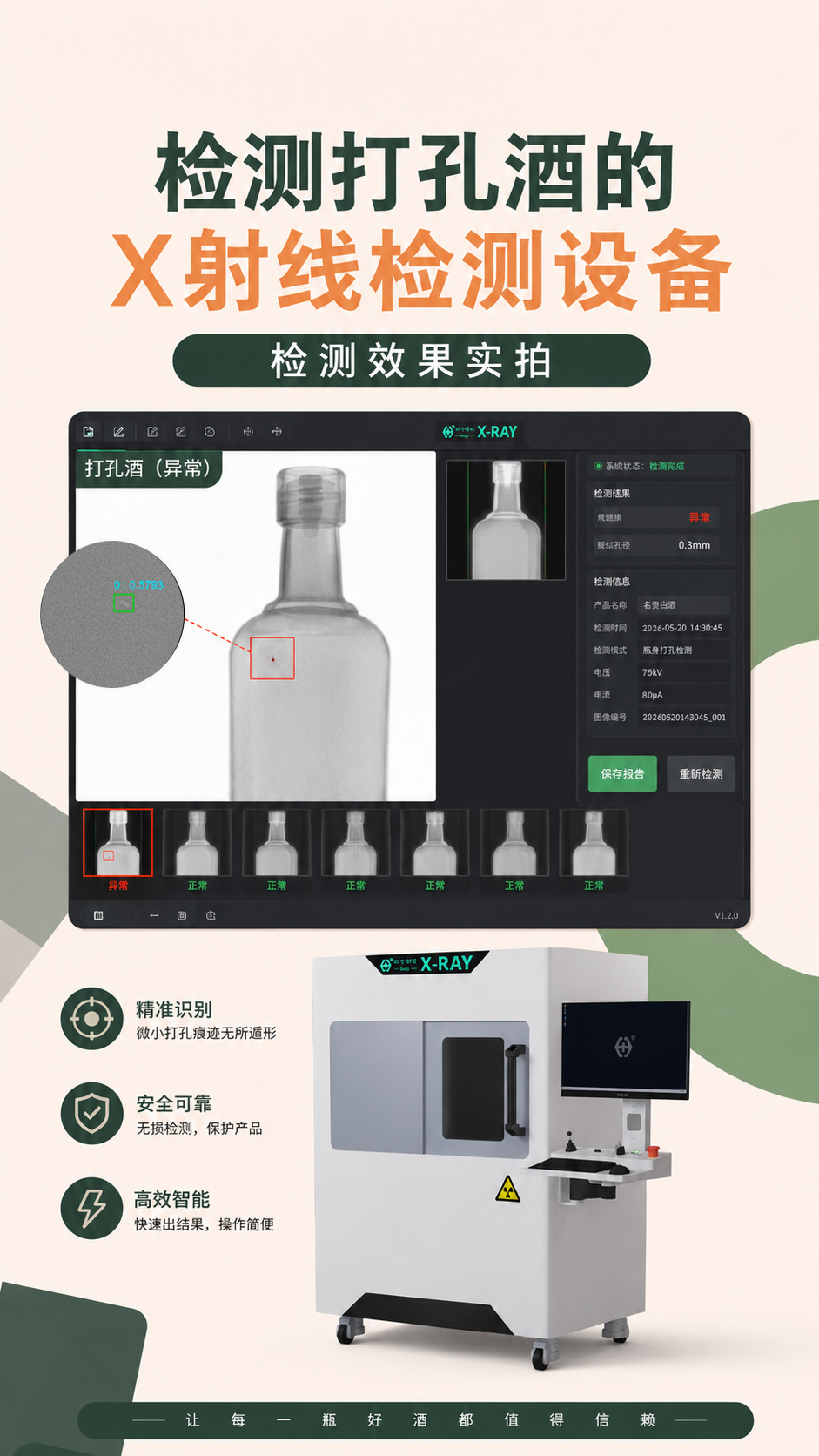

设备以微焦点X射线管为光源，射线穿透酒瓶后在数字平板探测器上成像，再由AI视觉算法对图像进行识别与判定。核心链路如下：
X射线发射：90kV微焦点封闭管发射低剂量X射线，标靶功率仅8W。
穿透成像：射线穿过玻璃/陶瓷瓶壁与酒液，在高分辨率数字平板探测器（FPD）上形成灰度图像。
360°旋转：载物台带动酒瓶旋转，多角度采集，无扫描死角。
AI智能判定：深度学习模型识别瓶身打孔、瓶盖拔头等缺陷，并自动坐标级标注。
核心功能特点
1. 360°旋转台，全方位扫描
高精度旋转工作台，兼容Φ82mm / Φ100mm / Φ150mm多种规格载物台，单瓶多角度成像，瓶身、瓶肩、瓶底无盲区。
2. 超大容量检测
适配500mL~5000mL大瓶型及异形瓶、陶瓷瓶、玻璃瓶，大尺寸载物台设计满足多种包装规格的检测需求。
3. 高清瓶头检测
5.8LP/mm高分辨率FPD探测器，使瓶盖、瓶塞、密封圈的结构细节清晰可见，微米级缺陷亦可精准识别。
4. 极细孔自动定位
AI图像算法自动识别瓶身/瓶肩Φ0.3mm以上微孔，输出坐标级定位，缺陷在图像上可视化标注，便于复检与责任追溯。
技术参数
| 参数类别 | 参数项 | 规格值 |
|---|---|---|
| X光管 | 类型 | 微焦点封闭管（Closed tube） |
| 最大电压 | 90KV | |
| 最大电流 / 标靶功率 | 200μA / 8W | |
| 探测器 | 类型 | 高分辨率数字平板探测器（FPD） |
| 分辨率 | 5.8 LP/mm | |
| 载物台 | 尺寸 | Φ82mm / Φ100mm / Φ150mm |
| 最大高度 | 300mm | |
| 整机参数 | 外型尺寸 | 1100mm(L) × 750mm(W) × 1500mm(H) |
| 设备重量 | 约 550KG | |
| 供给电源 | 220VAC,50/60Hz | |
| 工作环境 | 0℃ ~ 40℃ / 30 ~ 70RH | |
| 设备功率 | Equipment Power | 1.3KW |
| 辐射安全 | X光泄漏量 | < 1 μSv/h |
应用场景
酒类经销商：名酒回收鉴定；售后纠纷处理：真实可信的举证依据；增值业务延伸：拓展营收与客流，通过提供客观依据，提升交易公信力与定价话语权。
质量监督机构：市场监管局、海关、商检等部门的现场快检、流通领域抽检与案件取证。
常见问题（FAQ）
Q：与人工抽检相比，X-ray方案优势在哪？
A：X-Ray方案能直接观察瓶内结构，误检率<0.05%。
Q：检测不同瓶型需要更换硬件吗？
A：检测腔兼容Φ82mm/Φ100mm/Φ150mm三种标准载物台。
Q：X-ray检测对瓶内酒液有没有影响？会改变口感吗？
A：不会。设备采用90kV微焦点封闭管，标靶功率仅8W，单次扫描曝光时间短（通常<5秒），射线能量低，不会引起酒液温度、成分或口感的任何可感知变化。
Q：X光泄漏量<1μSv/h安全吗？
A：1μSv/h约为天然本底辐射水平的1/200，远低于国家标准GB 18871对工作人员和公众的剂量限值。设备采用全屏蔽铅房设计，操作位与进出口均经过剂量学验证。
Q：能检测到多小的打孔？
A：搭载5.8LP/mm高分辨率数字平板探测器，标准检测距离下可识别Φ0.01mm以上微孔，瓶身、瓶肩极细孔可自动定位并标记。实际检出能力受瓶壁厚度、材质及扫描参数影响，建议送样测试验证。
