近日,一位合作客户将其电感样品寄送至我司,委托使用 HF-S100 工业 X-Ray 检测设备对其内部结构进行无损成像。本文以该次实测过程为切入点,围绕电感制造过程中常见的假焊、虚焊、断线、绕线不齐等典型缺陷,系统介绍 HF-S100 在该类应用场景下的成像能力与工艺适配性,并就设备的微焦点射线源、平板探测器、60° 倾角机构、360° 旋转载物台等关键模块的工程价值展开讨论。

一、电感检测为何成为电子制造的质量关键节点

电感(Inductor)作为电源模块、射频前端、DC-DC 变换器、滤波网络、车规级控制器等电子系统的核心被动元件,其可靠性直接决定整机的电磁兼容性能、转换效率与长期稳定性。在新能源汽车、光伏储能、5G 通信、AI 算力服务器等高可靠性应用场景中,电感的失效往往引发系统性故障,且故障呈现批次性、可复现性特征,回溯定位成本极高。

电感的失效模式与制造工艺密切相关。常见缺陷包括:

• 假焊(False Joint):焊点表面看似润湿,但界面未形成有效金属间化合物(IMC)层,机械与电气性能均不达标;

• 虚焊(Dry Joint / Cold Solder):焊料润湿不良或加热不足,导致焊点强度低、接触电阻偏高,常在温循后演变为开路;

• 断线(Open Circuit):漆包线在绕制过程中受到机械损伤,或焊点长期承受热应力导致引线断裂,直接造成电感失效;

• 绕线不齐(Winding Misalignment):线圈排布不均、层间错位或匝间短路,会引起电感量偏移、Q 值下降、漏磁增加。

上述缺陷多数位于电感封装内部,传统外观检测、AOI、甚至 ICT 电气测试均难以在终检阶段有效识别。在不破坏样品的条件下获得清晰的内部结构影像,成为工艺改进、批次判定、来料检验的核心需求。X-Ray 透射成像因其非破坏性、对金属/陶瓷/磁性材料的高对比度,成为电感内部检测的首选方案。

二、客户送检案例:HF-S100 实测电感内部结构

案例背景：客户寄送多颗电感样品,委托对其内部绕组、焊点、引线连接状态进行透射成像,用以判断批量生产前的工艺稳定性。检测在我司 HF-S100 平台上完成,操作员将样品平稳放置于 600mm × 600mm 超大载物台,通过一键导航定位至观察视野,完成多角度、多视野成像。

下图所示为客户电感样品在 HF-S100 下的 X-Ray 透射影像。从成像结果可清晰分辨电感内部绕组的层数、排布走向、端部引线位置:

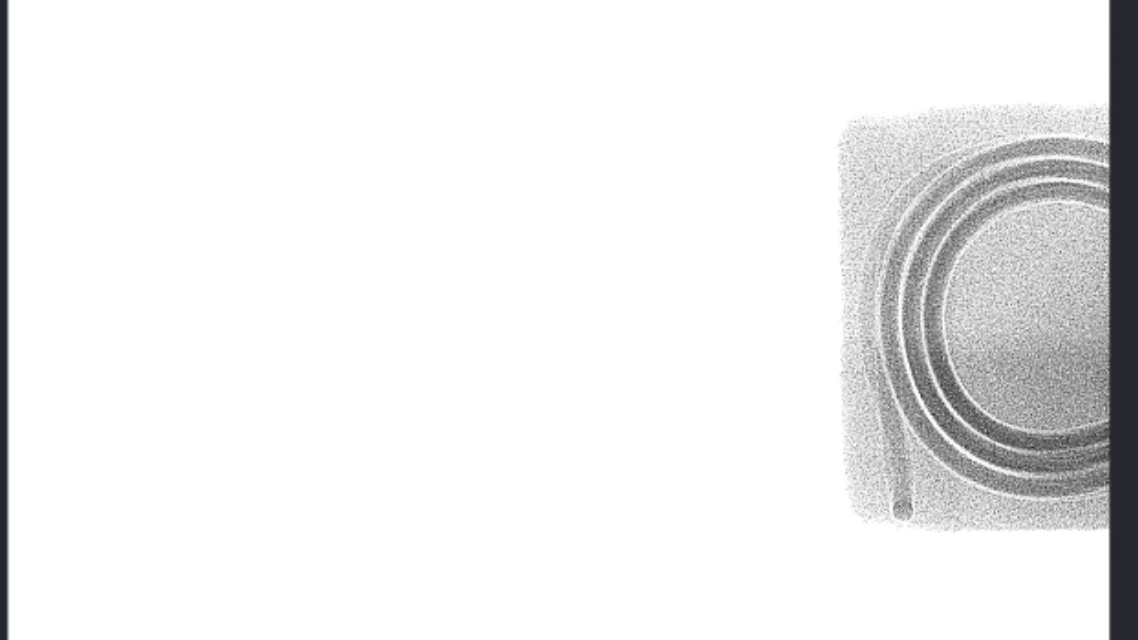

图1 HF-S100 顶视成像 — 电感绕组的多层同心圆结构清晰可辨

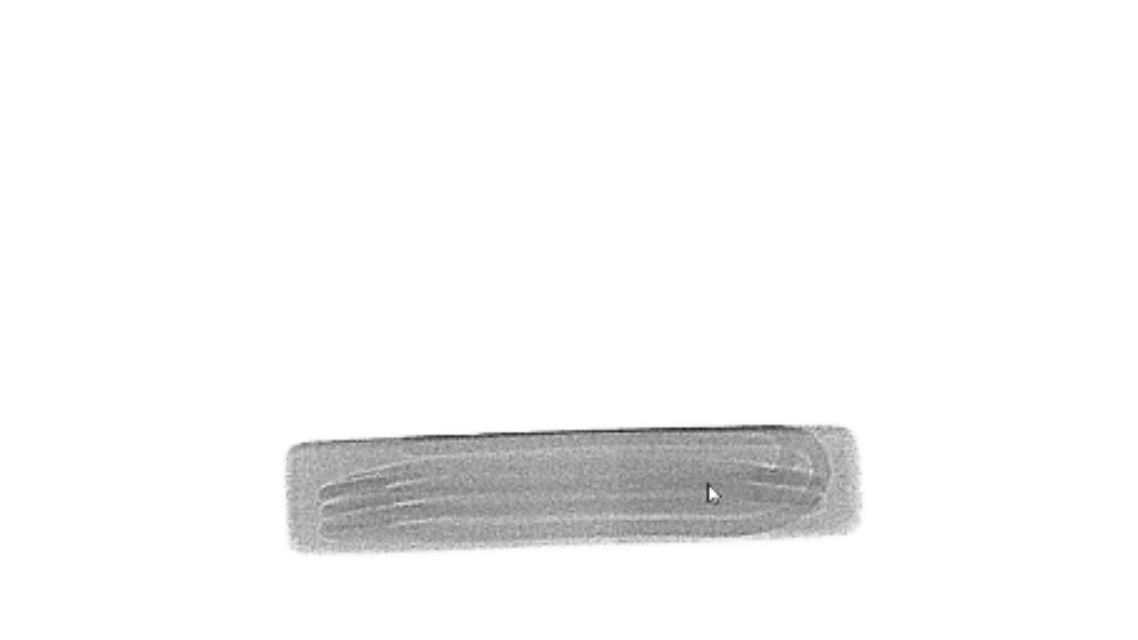

图2 HF-S100 侧视成像 — 电感端部焊点与匝间排布

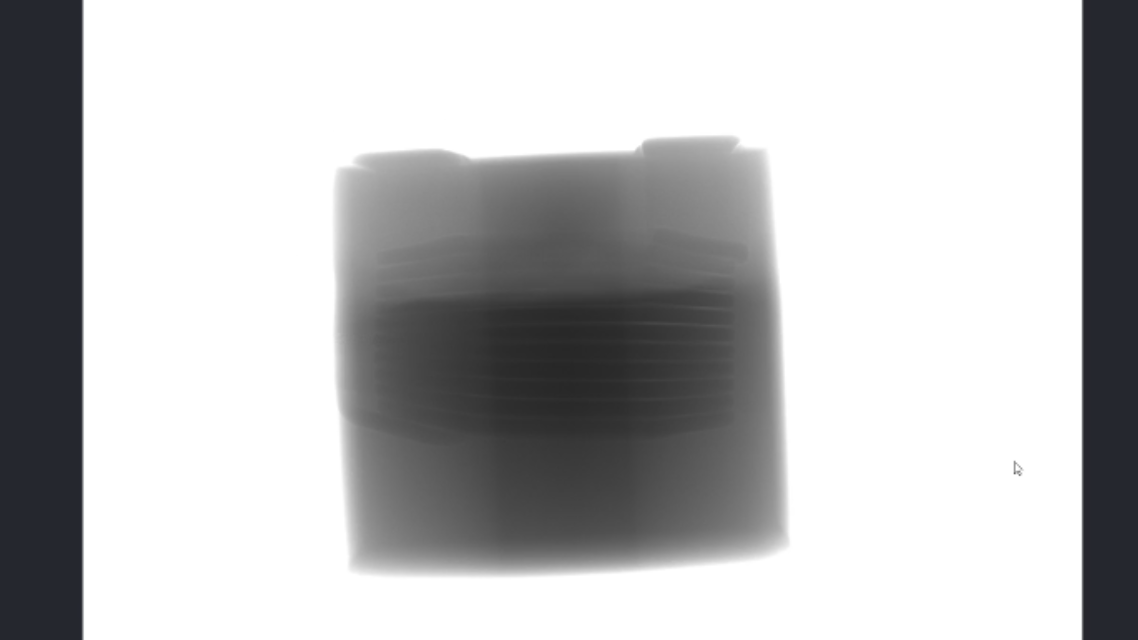

图3 HF-S100 整体透射 — 电感封装内部结构全景

2.1 检测项目一:假焊与虚焊

电感的引线焊点是典型失效高发区。在 X-Ray 影像下,焊点内部的空洞率(Void Ratio)、润湿角、IMC 形貌均可通过灰度差异进行评估。HF-S100 配备 16bit AD 转换的 FPD,灰阶层次达 65536 级,能够清晰区分焊料与母材、焊料与空气腔的边界,为工艺工程师量化判定提供数据基础。

2.2 检测项目二:断线

漆包线断裂常因绕线张力异常、退漆不净或引脚弯折应力集中导致。在 X-Ray 正交视角下,断裂处的线圈会出现端部不连续、阴影长度异常等特征。HF-S100 配合 60° 倾角机构,可绕开样品遮挡,直接获得断口处的最佳视角,避免漏检。

2.3 检测项目三:绕线不齐与匝间短路

绕线层间错位、局部隆起或塌陷,均会导致磁场分布不均,影响电感的标称感量与饱和电流。HF-S100 的 5.8LP/mm 高分辨率(像素尺寸 85μm),结合 130kV / 5μm 微焦点射线源,在 130mm × 130mm 取像视野内可分辨微米级的线圈起伏,适用于 0402、0603 等小尺寸功率电感、车规级一体成型电感的精细检测。

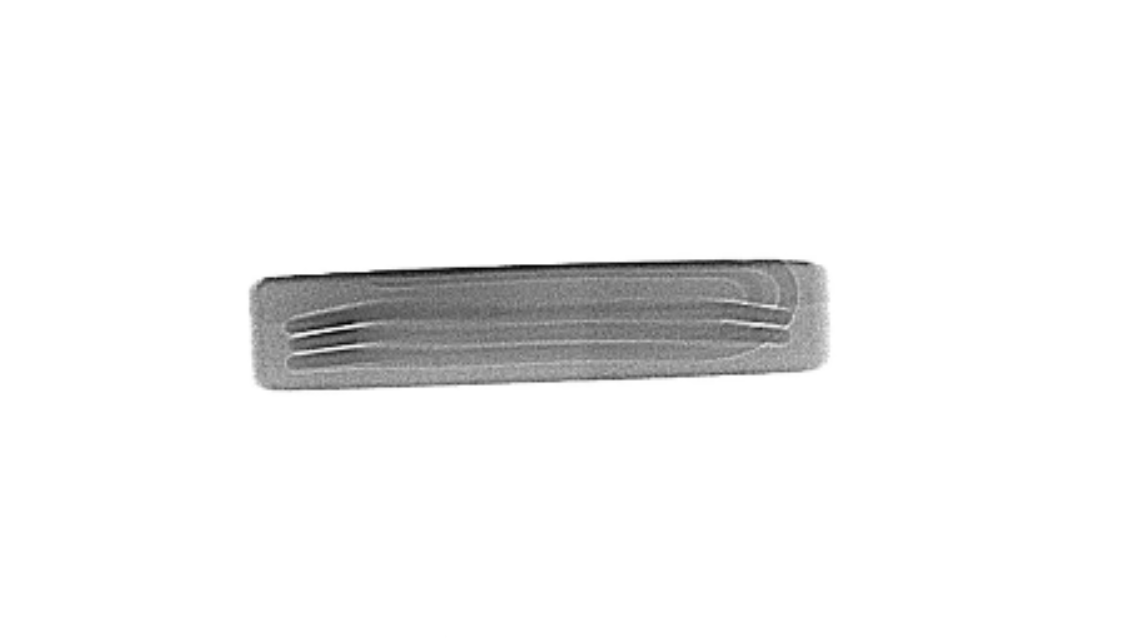

图4 HF-S100 侧视高分辨成像 — 绕线层次、端面状态综合检测

三、HF-S100 的工程化设计:为电感类样品的工业级检测而优化

相较于通用 X-Ray 平台,HF-S100 在工程化层面针对小尺寸、高密度电子元件做了多维度优化,以下逐一展开。

3.1 微焦点射线源与高分辨率 FPD

HF-S100 采用 130kV 微焦点封闭管,焦点尺寸仅 5μm,最大管电流 300μA,兼顾高穿透与高分辨率,适合铁氧体磁芯、金属合金粉芯等高密度封装。探测器为高分辨率数字平板探测器(FPD),分辨率 5.8 LP/mm、像素尺寸 85μm、像素矩阵 1536 × 1536、取像视野 130mm × 130mm、帧率 20fps、16bit AD 取像,实时成像无明显残影。

3.2 60° 倾角 + 360° 旋转:为电感这类"圆柱/扁平封装"而设计

电感的物理形态多为扁平矩形、圆柱形或立式插件,内部缺陷往往隐藏在视角盲区。HF-S100 采用射线源与 FPD 同步同心转动的方案:

• 平台始终保持水平,样品无需特别夹具固定,无跌落风险;

• 切换角度时中心射线始终对准样品,无畸变、无失真、无能量衰减;

• 倾角最大 60°,搭配载物台 360° 水平旋转(选配,Φ550mm),可实现电感任意方位的立体透视;

• 相较于"平台倾斜"或"仅探测器倾斜"两种传统方案,本方案在操作便捷性、检测范围、影像保真度三个维度同时获得提升。

对电感样品而言,60° 倾角机构带来的最大价值是焊点端面、引线根部、绕线层间这三个传统俯视角度难以观察的"暗区",现在可通过倾斜成像获得最佳视角。

3.3 三色安全状态灯:把"是否在出束"做成最直观的视觉信号

X-Ray 设备的辐射安全,是电子厂、SMT 产线、实验室等高频使用场景下的首要关注点。HF-S100 在设备外观上设置了三色状态指示灯:

• 前门未关 — 蓝色:提示操作员完成关门动作,设备处于待机保护状态;

• 前门关闭、X 射线未启动 — 绿色:设备就绪,等待操作员下达出束指令;

• 前门关闭、X 射线启动 — 红色:清晰指示当前正在曝光,提醒周边人员保持安全距离。

红绿蓝三色覆盖了设备从"安全—就绪—出束"的全工作流,操作员无需查看屏幕即可判断设备状态,显著降低误入辐射区的可能性。该设计尤其适合多班次、多操作员的产线现场。

辐射安全实测：经第三方辐射检测仪实测,HF-S100 在额定工况下,设备正面与侧面泄漏剂量率均低于 1 μSv/h。以 ICNIRP 对公众的 1 mSv/年剂量约束折算,该实测值已包含最严苛的实际工况,配合铅防护层与互锁设计,可满足产线长期连续运行的职业健康要求。

3.4 600mm × 600mm 超大载物台 + CNC 编程

HF-S100 配置 600mm × 600mm 载物台(选配 360° 旋转时为 Φ550mm),最大承载 20kg,可同时放置多颗电感样品或整盘 Tray 料。配合自主研发的多功能图像处理系统,支持距离、直径、空洞比例、爬锡高度等多类型测量,以及多点位 CNC 编辑定位、测试点步进 NG/OK 标注,使批量样品的自动化复检成为可能。

四、从电感出发:HF-S100 的更广泛应用图谱

电感检测只是 HF-S100 应用场景之一。基于微焦点 X 射线源与高分辨率 FPD 的硬件组合,设备可服务于以下细分领域:

• 5G 通信:射频模块、滤波器、连接器的内部结构与焊点检测;

• 汽车电子:ECU、车规级电感、车规连接器、线束的批次质量控制;

• 航空航天:高可靠性电子组件的来料复检与失效分析;

• 电子半导体封装:QFN/DFN/BGA 焊球空洞率、桥连、错位检测;

• SMT — BGA / QFN 检测:回流焊后焊点质量、枕头效应、IMC 层观察;

• LED:芯片键合、荧光粉分布、键合线弧形检测;

• 接插件:端子铆压、Pin 针对齐、塑胶内部金属件位置;

• 线束:线缆内部导体结构、屏蔽层、压接区域;

• 锂电池:极片层数对齐、卷绕缺陷、注液前极组状态;

• 超级电容:碳层卷绕、极耳焊接;

• 模压塑料部件:嵌件位置、内部气泡、金属骨架分布。

对于电子制造企业,一台 X-Ray 检测设备的真正价值,不仅在于"能不能看见",更在于"能不能稳定、批量、可量化地看见"。HF-S100 通过硬件级多角度机构、灯光级安全提示、CNC 级自动走位与软件级多类型测量,试图将工业 X-Ray 从"实验室里的成像设备"转变为"产线上的工艺工具"。

五、结语

电感作为电子系统的"沉默基石",其内部缺陷的早期识别对整机的长期可靠性至关重要。骅飞科技 HF-S100 以 130kV 微焦点封闭管、5.8 LP/mm FPD、60° 倾角同步机构、360° 旋转载物台为核心配置,辅以三色安全提示与 < 1 μSv/h 的实测辐射剂量,在成像质量、检测效率、操作安全三个维度上,为电感类元件以及更广泛的电子制造场景,提供了一套工程化的工业 X-Ray 检测方案。

如您有电感、接插件、SMT 元件、锂电池、模压部件等样品的内部结构检测需求,可将样品寄送至我司进行免费打样评估。我司工程师将基于 HF-S100 出具包含多角度影像、缺陷标注与初步工艺建议的检测报告,助力您完成来料评价、批次抽检、失效分析等关键质量节点。
